وصف المنتج

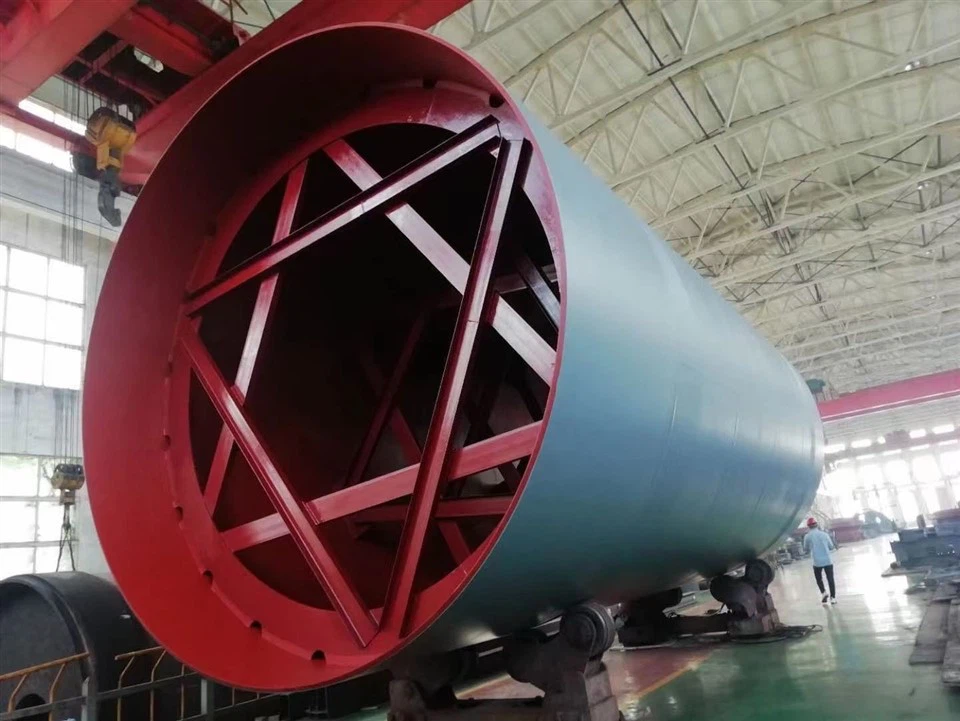

إن غلاف الفرن الدوار هو الجزء الرئيسي من الفرن الدوار، وهو مصنوع من ألواح فولاذية مدلفنة وملحومة بواسطة أقسام إلى غلاف ثقب، ويتم إجراء عملية اللحام للتحكم في الجودة.

غلاف الفرن هو الجسم الرئيسي للفرن الدوار. يبلغ سمك اللوحة الفولاذية لقشرة الفرن حوالي 40 مم. إنه بالقرب من حلقة الإطارات. نظرًا لأن قدرة التحمل كبيرة نسبيًا، فإن اللوحة الفولاذية لقذيفة الفرن هنا أكثر سمكًا. الجزء الداخلي من غلاف الفرن مغطى بطبقة من الطوب الحراري يبلغ سمكها حوالي 200 ملم. عندما يتم تشغيل غلاف الفرن، نظرًا لارتفاع درجة الحرارة والحمل، فإن غلاف الفرن سيكون له تشوه بيضاوي الشكل، مما سيمارس ضغطًا على طوب الفرن ويؤثر على عمر طوب الفرن. في نهاية الفرن، يبلغ طوله حوالي متر واحد بشكل مدبب، بحيث يمكن للمواد من غرفة تغذية التسخين المسبق أن تدخل الفرن بسلاسة أكبر.

shell

صدَفَة

kiln shell

قذيفة الفرن

shell for kiln and mill

قذيفة للفرن والمطحنة

عندما يتم تشغيل الفرن، يكون معدل تسخين غلاف الفرن أعلى من معدل حلقة الإطار، ويجب أن يتحكم العمال في معدل تسخين الفرن الدوار عند 50 درجة / ساعة، وهو أمر مفيد لحماية طوب الفرن. عادةً ما تكون الأسطوانة أكبر بمقدار 50-100 مم من العجلة. المحمل الأسطواني مصنوع من مادة Babbitt. إذا فقد المحمل التشحيم، فسوف يحترق المحمل بسبب درجة الحرارة الزائدة. يوجد ماء تبريد عند المحمل لتدوير التبريد. من أجل تقليل الإشعاع الحراري لقشرة الفرن إلى حلقة الإطار والتسبب في ارتفاع درجة حرارة عجلة الركوب. لذلك يتم إضافة لوح عازل للحرارة بين الاثنين لتقليل الإشعاع الحراري. يحتوي الفرن الدوار بشكل عام على 2 إلى 3 مجموعات من الأسطوانات.

وظيفة شل الفرن

تتمثل وظيفة غلاف الفرن في حماية بطانة الفرن للفرن الدوار المسخن خارجيًا، وتعزيز هيكل الفرن الكهربائي، والحفاظ على ضيق الفرن الكهربائي، عادةً عن طريق لحام اللوحة الفولاذية بالإطار الفولاذي. للأفران التجريبية الصغيرة. لا يمكن أن يكون هناك إطار للفرن، وقشرة الفرن ملحومة بلوحة فولاذية رقيقة، والتي يمكن أن تلعب أيضًا دور إطار الفرن. تبلغ سماكة غلاف الفرن 2-6ملم.

يتكون الجزء السفلي من الفرن من لوحة فولاذية سميكة، ولكن يمكن أن يكون الجدار الجانبي مصنوعًا من لوحة فولاذية رقيقة. يتم استخدام اللحام المتقطع بشكل عام بالإضافة إلى جو وقائي أو فرن جو متحكم فيه.

تتمثل وظيفة الفرن في تحمل حمل بطانة الفرن وقطعة العمل الخاصة بالفرن الدوار المسخن خارجيًا والدفع الجانبي لقوس الفرن. يتم تغليف اللوحة الفولاذية. يجب أن يتمتع إطار الفرن المصمم جيدًا وقشرة الفرن بالقوة الكافية. غالبًا ما تقوم بعض الشركات المصنعة السيئة بقطع الزوايا أو استخدام ألواح رفيعة بدلاً من الألواح السميكة لتحقيق الأرباح.

يمكن ملاحظة أن غلاف الفرن الخاص بالفرن الدوار المسخن خارجيًا قادر على تحمل سعة الحمولة وتقليل العبء على الفرن. إطار الفرن هو حماية الأجزاء المهمة من الفرن وتقوية الختم. تكمل المكونات بعضها البعض وتلعب معًا دورًا مهمًا في التشغيل الفعال للفرن.

معلمات المنتج

القطر	800-5800ملم
طول	500-100000ملم
سماكة	10-120ملم
مادة	أستم A36، Q345B، S275JR
كشف الخلل	يوتا، طن متري
